Macchina da Taglio per Materiali Compositi
Tagli veloci, puliti, precisi
Prova la SM-322-TA per il taglio industriale dei compositi preimpregnati.
Oltre 20 anni di esperienza
Nella progettazione delle macchine semi-automatiche per il taglio di tessuti tecnici e materiali industriali
Tecnologia Plug&Play
Trasforma la tua macchina facilmente in meno di un minuto
Made in Italy pre e post
Macchine realizzate in Italia. Assistenza pre e post vendita con sede in Italia
Le sfide nel taglio dei compositi: i materiali del futuro
Dall’automotive alla nautica, dallo sport all’eolico, passando per l’aerospace e il medicale, sono numerosi i settori che vedono la comparsa dei materiali compositi.
Le loro principali caratteristiche, elevata resistenza e basso peso specifico, li rendono la soluzione ideale a svariate applicazioni.
Costituito dall’unione di due o più componenti unite insieme tra loro, matrice + rinforzo, un materiale composito garantisce proprietà superiori e differenti da quelle dei costituenti di partenza presi singolarmente.
In base ai componenti, alle geometrie e ai processi produttivi cambiano le prestazioni che è possibile ottenere.
Le macchine per la lavorazione dei compositi seguono allo stesso l’evoluzione e la complessità dei materiali, puntando ad elevati standard di qualità.
Il taglio viene effettuato con macchinari CNC semi-automatizzati che alloggiano utensili scelti in base al materiale da tagliare. Un HMI intuitiva, di facile comprensione e programmi che ottimizzano il processo, limitando gli scarti, rendono possibile il taglio in continuo per sostenere o incrementare i ritmi della produzione.
Settori di applicazione
La nostra macchina da taglio, grazie alla sua versatilità, si adatta a svariati settori di applicazione. Dicci cosa devi tagliare e ti diremo come farlo!
Uno di questi è il tuo settore?

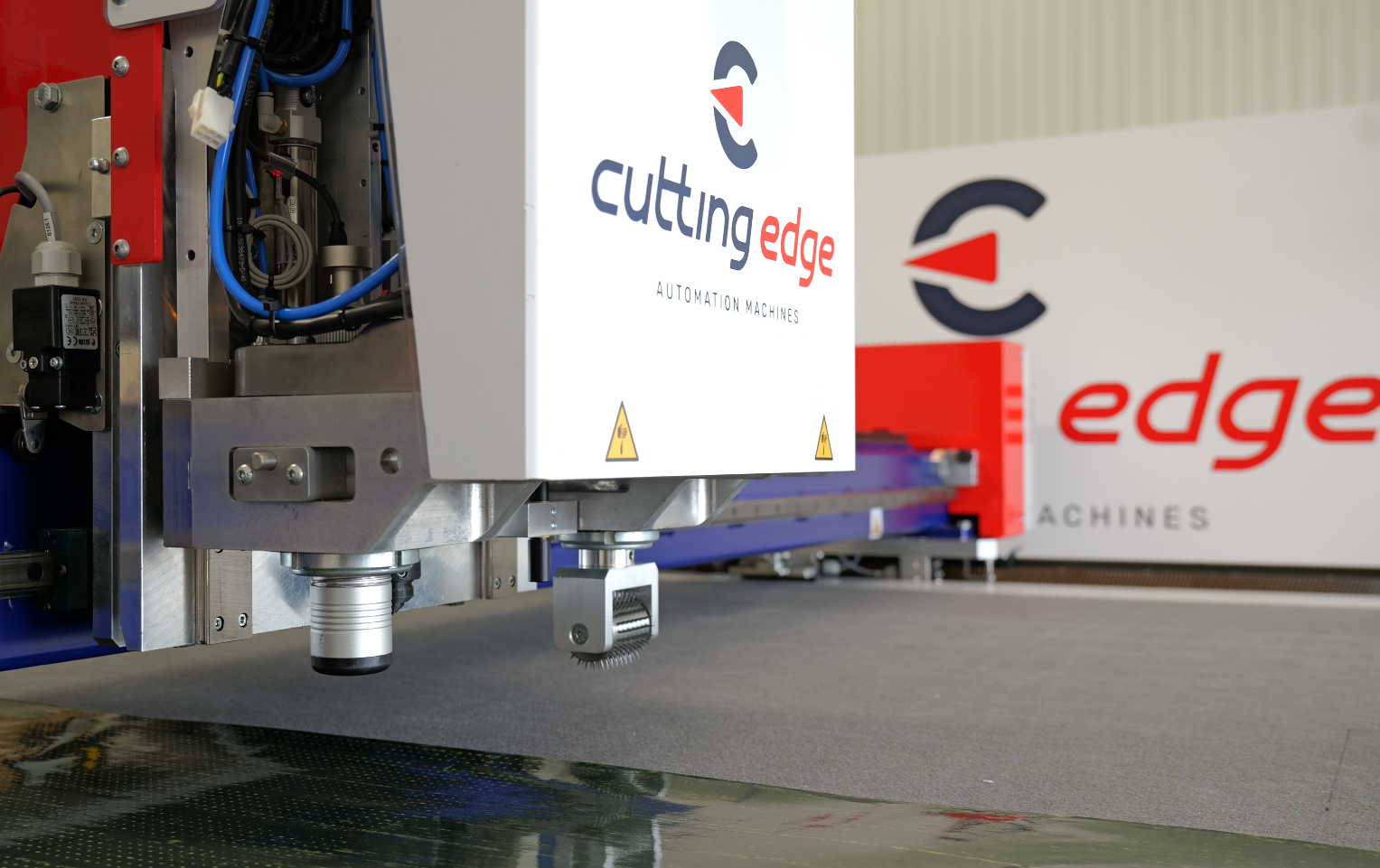

La nostra soluzione di taglio: SM-322-TA per il taglio dei compositi
Il taglio dei preimpregnanti o prepreg
Un tessuto preimpregnato è un semilavorato le cui fibre sono già impregnate con la resina nelle giuste proporzioni. Questo rapporto matrice/fibre costante garantisce un requisito indispensabile per ottenere un processo ripetibile.
Quando si tratta di tagliare dei materiali preimpregnati bisogna sempre tenere in considerazione il tipo di fibre, nonché le resine utilizzate, ma anche i processi, le necessità, i volumi, i tempi della produzione e il campo di applicazione. Le diverse tecnologie di taglio non sono indistintamente adeguate per tutti i materiali, ma vanno valutate caso per caso. La scelta della più corretta tecnologia inciderà sulla precisione e sulla qualità generale dei particolari in produzione.
Il taglio automatico viene effettuato con dei macchinari CNC semi-automatizzati, banchi da taglio o plotter, che tagliano in continuo.
Preimpregnati tagliati dalla nostra macchina
KEVLAR
FIBRA DI CARBONIO
FIBRE ARAMIDICHE
FIBRA DI CARBONIO / ARAMIDICA IMPREGNATO CON RESINA EPOSSIDICA
Differenze di taglio e tecnologia: lama, ultrasuono o laser
Il taglio dei materiali compositi può essere effettuato con lama, ultrasuoni o laser. Il taglio con lama e a ultrasuoni sono preferibili perché garantiscono bordi puliti e precisione senza necessità di rifilatura. Inoltre, il taglio a lama è versatile e non richiede dispositivi di protezione respiratoria. Al contrario, il taglio laser può causare bordi bruciati o ingialliti ed emissioni, necessitando di trattamenti dell’aria e DPI respiratori.
Quando si tratta di tagliare dei materiali preimpregnati, per ottenere un taglio preciso ma anche per lasciare inalterate le proprietà del materiale che dovrà subire delle lavorazioni successive, i fattori da considerare sono molteplici.
Non esiste una tecnologia universale per il taglio dei preimpregnati, ogni decisione va valutata in base a svariati fattori con il supporto degli esperti del settore.
Per quanto riguarda il taglio automatico, esistono diverse tecnologie disponibili sul mercato: taglio lama, taglio ultrasuono, taglio laser. Ognuna di esse darà un risultato, in termini di taglio, differente. Mettiamole a confronto.
| Caratteristiche | TAGLIO LAMA | TAGLIO A ULTRASUONI | TAGLIO LASER |
|---|---|---|---|
| Precisione del taglio | Elevata | Elevata | Elevata |
| Pulizia dei bordi | Bordi puliti, senza necessità di rifilatura | Bordi puliti, senza necessità di rifilatura | Bordi bruciati o ingialliti |
| Velocità di taglio | Veloce | Veloce | Variabile (Dipende dal materiale e spessore) |
| Emissioni | Assenti | Assenti | Presenza di emissioni |
| Trattamento Aria | Non necessario | Non necessario | Richiesto |
| DPI respiratori | Non necessari | Non necessari | Richiesti |
| Versatilità | Elevata | Media | Limitata solo agli spessori più bassi |

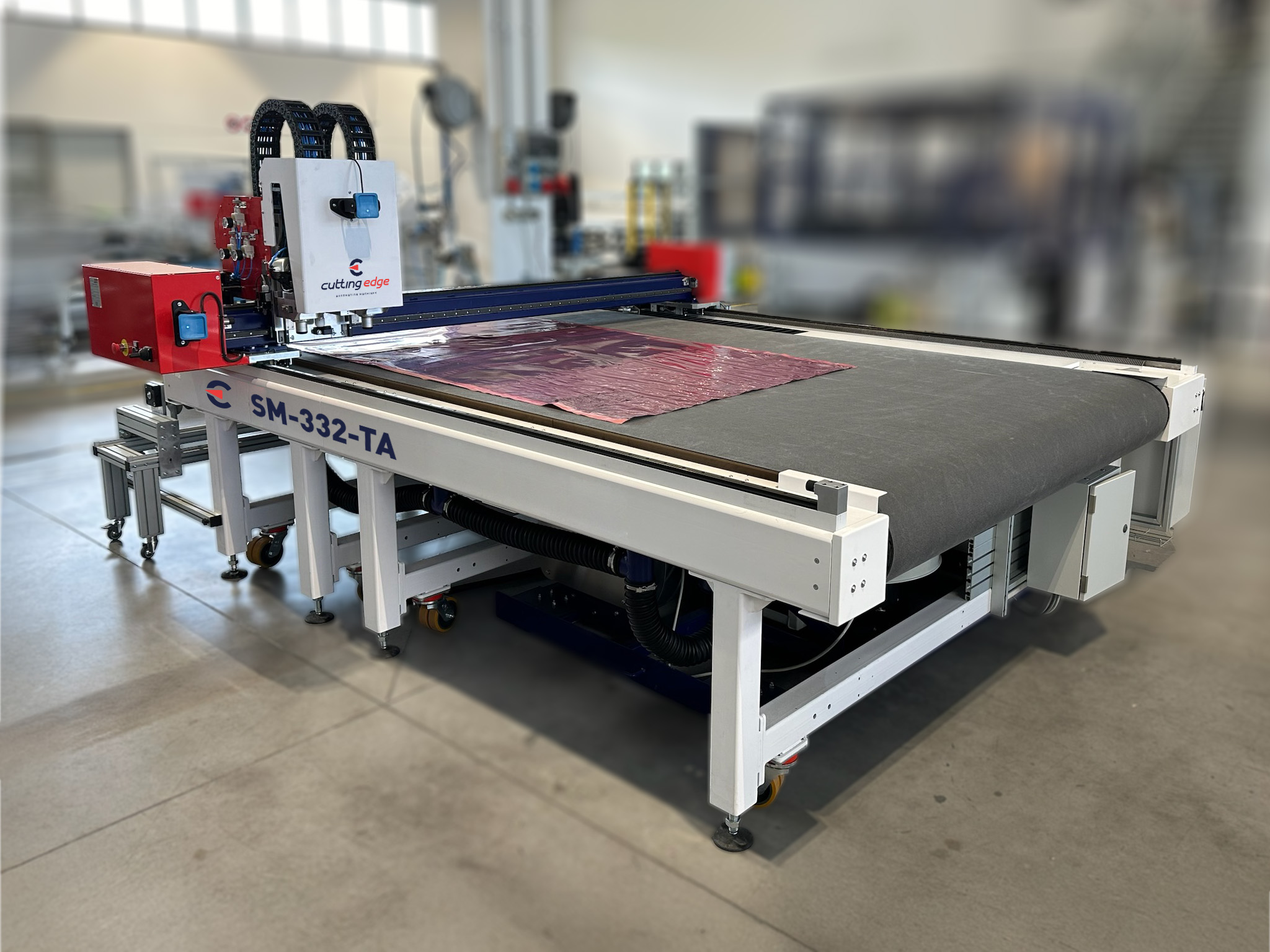

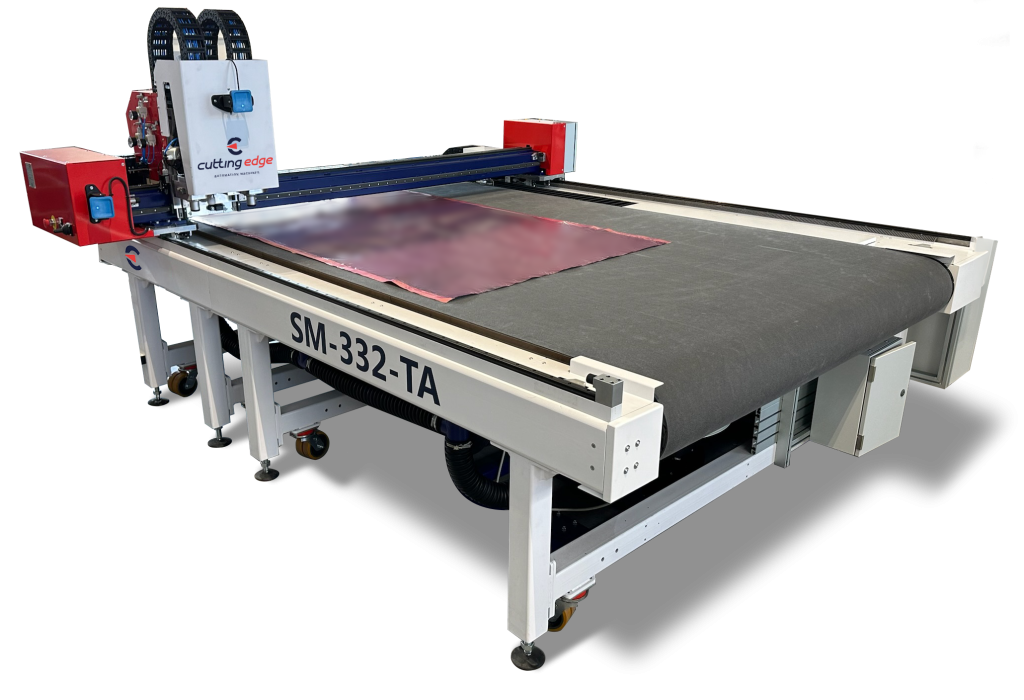

Plotter da taglio per i compositi preimpregnati
Con oltre 20 anni di esperienza, Cutting Edge Automation Machines ha sviluppato la robusta e versatile SM-332-TA, un plotter per il taglio di materiali compositi che offre soluzioni personalizzate per soddisfare le esigenze dei clienti.
- Velocità di taglio fino a 90 m/min.
- Accelerazione fino a 1G
- Precisione +/- 0,1 mm
- Ripetibilità +/- 0,05 mm
- Disponibile in varie dimensioni
- Doppio alloggio per utensili intercambiabili
- Puntatore laser
- Porta marcatore
- Alloggio per due punzoni
- Nastro trasportatore industriale
- Area di scarico del materiale tagliato
- Triplice sistema per trasportare il tessuto (barra pressore, pinze e tappeto conveyor)
- Marcatore
- Puntatore laser per determinare lo zero dinamico
- Lama fissa
- Lama vibrante
- Lama rotella non motorizzata
- Lama rotella motorizzata
- Kiss-cut
- Lama V-cut
- Lama V-cut vibrante
- Fresatrice
- Utensile di punzonatura
- Utensile per cordonatura
- Lama a ultrasuoni
- EasyWork Xtreme
- Automatic nesting
- Splitbox
- Barcode reading
- Easy Production Management System (EPMS)
- Easy Data Monitoring System
Personalizzazione
Il taglio dei preimpregnati richiede un’attenta valutazione dello specifico tipo di materiale da processare (e dei suoi componenti), delle esigenze della produzione e del tipo di applicazione finale.
Questa analisi porterà alla configurazione della macchina più adeguata.
Grazie all’ampia scelta di tecnologie, utensili e accessori la SM-332-TA offre soluzioni che rispondono perfettamente alle necessità del cliente.
Perchè scegliere la SM-332-TA
Scopri la nostra macchina per il taglio dei materiai compositi preimpregnati: SM-332-TA .
Vieni a testare le sue performance con una demo dedicata.
- Tagli precisi, puliti e veloci
- Sistema di cambio utensili Plug&Play
- Molteplici tecnologie di taglio disponibili
- Macchina robusta dalla solida struttura industriale
- Innovativi sistemi di sicurezza con sofisticati sensori radar
E dopo l’acquisto?
Il nostro lavoro non termina con la consegna e l’installazione della macchina, perché i nostri clienti sono prima di tutto partner commerciali e contribuire al successo dei loro prodotti è uno dei nostri principali obiettivi.
- Training
- Consulenza su richiesta
- Gestione richiesta ricambi
- Pacchetti di manutenzione periodica
- Interventi presso il cliente in Italia e all’estero
Sei interessato a saperne di più?
Plug & Play

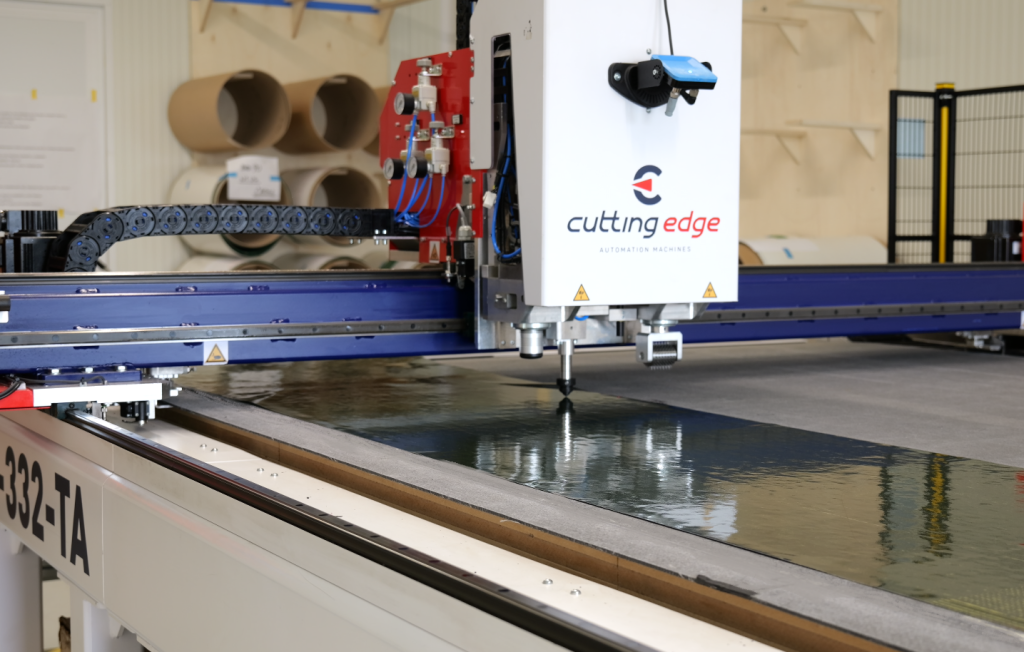

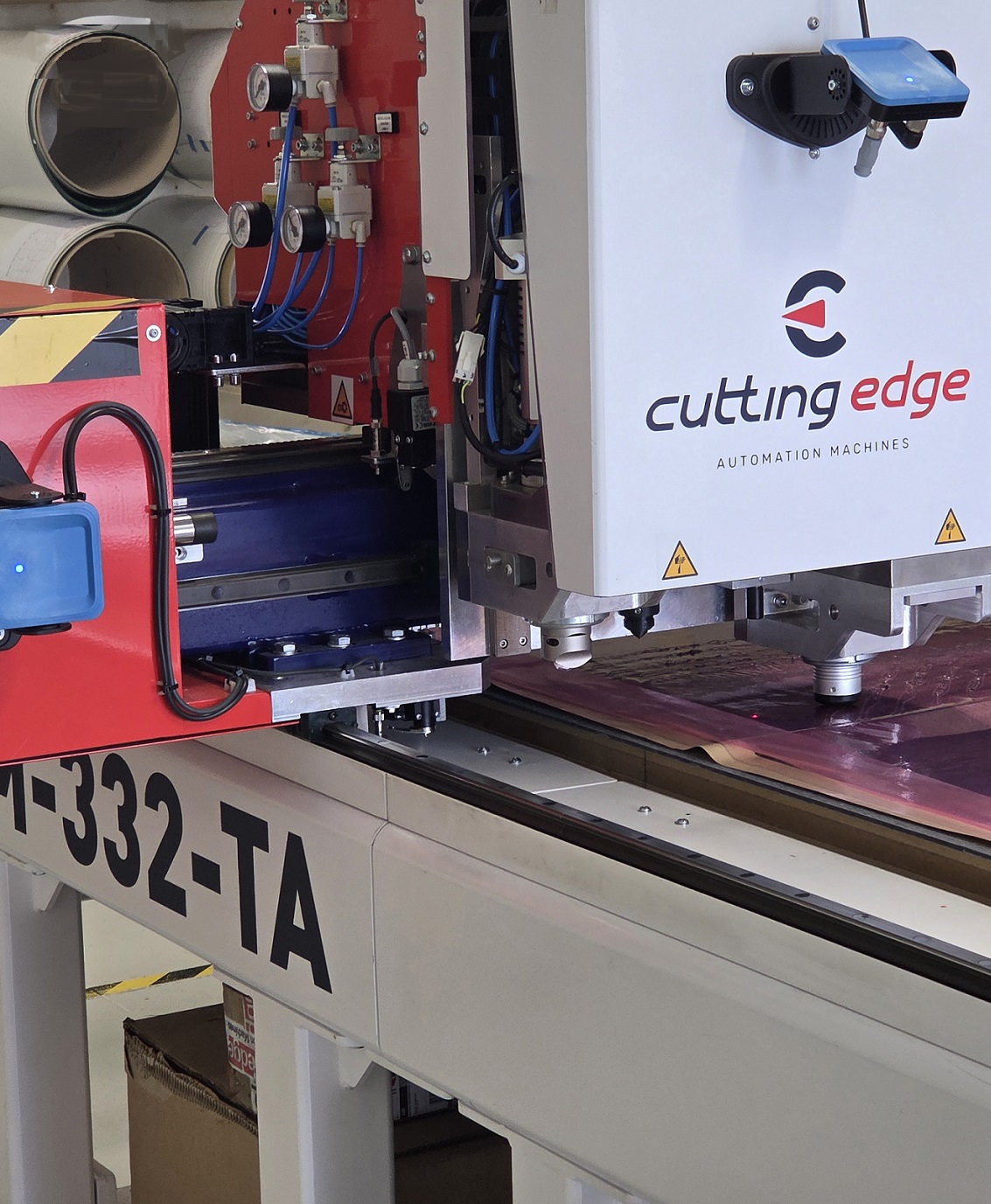

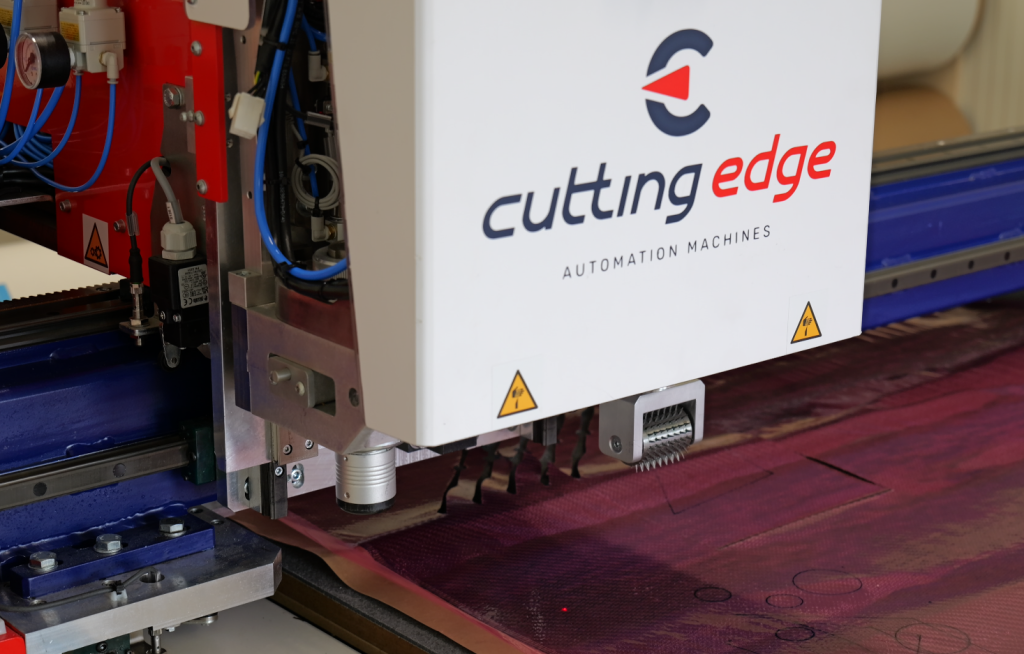

La nostra macchina da taglio dispone di doppi mozzi portautensili e permette di alloggiare fino a due utensili contemporaneamente, in aggiunta al marcatore, al puntatore laser e alla possibilità di avere due punzoni.
Il grande vantaggio offerto dalla SM-332-TA è il cambio rapido degli utensili da taglio: si può sostituire l’utensile in pochissimi passaggi, tutto in meno di 1 minuto.
Safety Systems
La SM-332-TA è dotata di un attento sistema di sicurezza, volto a garantire la salvaguardia dell’operatore. Sensori radar posti sul ponte e sulla testa di taglio assicurano di lavorare nella massima sicurezza.
Quando un ostacolo viene individuato, la macchina si ferma automaticamente ad una distanza di sicurezza preimpostata di 500 mm (radar posto sulla testa) o 800 mm (radar posto sul ponte).
Versatilità e affidabilità
La SM-332-TA nasce come una macchina altamente flessibile, progettata per massimizzare l’efficienza produttiva e soddisfare un’ampia gamma di requisiti di taglio.
L’esperienza acquisita negli anni e un’attenta progettazione hanno portato a sviluppare una macchina dalla struttura robusta con componenti di qualità e dalle prestazioni elevate.
Compila il form per maggiori informazioni
- Azienda Italiana
- Demo online gratuita
- +20 anni di esperienza
Contattaci
Cutting Edge Automation Machines

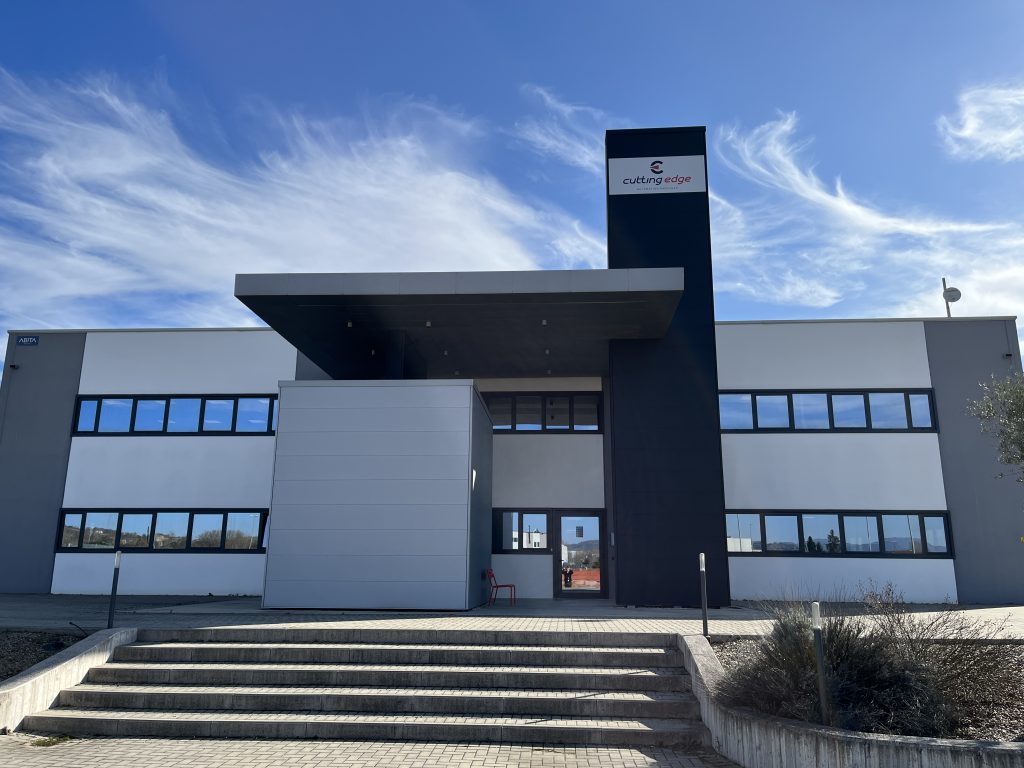

Cutting Edge Automation Machines, originariamente operativa come SMRE SpA, è attiva nel campo della produzione di macchine per l’automazione da 25 anni.
L’azienda si occupa della progettazione e costruzione di soluzioni produttive hi-tech per il taglio, saldatura e cucitura di tessuti tecnici, industriali, compositi e PVC.
Con sede a Umbertide (PG), è una realtà consolidata per il suo settore di riferimento e, ad oggi, conta più di 2.000 macchine consegnate in oltre 50 paesi.
